GCK低壓抽出式開關柜
抽出式開關柜
適用范圍：
適用于三相交流50~60HZ，額定電壓660V，額定電流4000A及以下的三相四線制三相五線制電力系統，作為接受電能和分配電能之用。
產品詳情
GCK低壓抽出式開關柜適用于三相交流50~60HZ，額定電壓660V，額定電流4000A及以下的三相四線制三相五線制電力系統，作為接受電能和分配電能之用。廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC。
GCK低壓抽出式開關柜符合IEC439-1《低壓成套開關設備和控制設備》和GB7251.1-2005《低壓成套開關設備》等標準表求。
二、環境條件
周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內平均溫度不得高+35℃，超過時需根據實際情況降容運行。
大氣條件，空氣清潔，相對濕度在溫度為+40℃不能超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
海拔高度不超過2000M
本裝置適應于在以下溫度范圍內運輸和儲存過程：-25℃至+55℃，在短時間內（不超過24h）不超過+70℃。
裝置應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。
如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

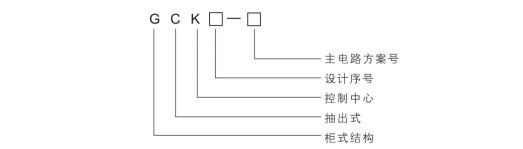

三、型號及含義
開關柜基本柜架采用拼裝材組合式結構，按一次回路方案變化的需要，加上必要的門，封板，隔板，安裝支架及母線，功能單元等零部件組合成完整的開關柜。柜內結構件都經過鍍鋅處理，并實行模數化安裝(模數E=25mm)，開關柜板面采用優質冷軋鋼板經數控機床加工成型，表面經過酸洗，磷化處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地保護連續性。
柜內分水平母線室、垂直母線室、功能單元室和電纜室、均有鋼板隔離，各單元的功能作用相對獨立，嚴格分開，保證使用安全。
MCC柜抽屜有200mm,400mm.600mm三種規格。抽屜具有連接位置，試驗位置和分離位置。各抽屜與開關設有機械聯鎖裝置；當開關處于分斷時，抽屜才能抽出或插入；當開關處于合閘時，抽屜不能抽出或插入。為防止未經允許的操作，操作機構能使用掛鎖將開關鎖定在分斷位置上。同規格的功能單元抽屜可以方便地實現交換，每一個功能單元抽屜對應有20對輔助接點，能滿足異地操作控制，電度計量和與計算機接口的自動化監測系統的需要。
柜內梁、單元隔板、元器件安裝板以及安裝支件等關鍵零部件均采用覆鋁鋅板的采用，覆鋁鋅板的采用可增強其防腐能力和機械強度。柜門采用環氧粉末靜電噴涂。柜體防護等級達到IP30，保證工作人員的安全、維護、檢查、監視、檢修和試驗。

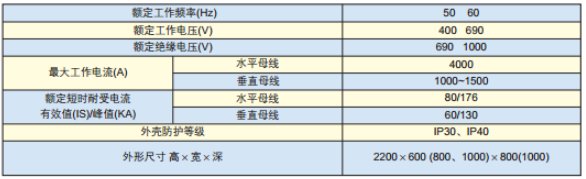

五、技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
