XL-21動力柜
非標箱（柜）
適用范圍：
適用于交流50HZ,額定電壓660V以下，1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V,容量為0.52-75kW電機的電控裝置及照明之用。
產品詳情
XL系列低壓動力配電箱用于交流50HZ,額定電壓660V以下，1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V,容量為0.52-75kW電機的電控裝置及照明之用。對于其他符號本動力配電箱的場合也可以使用。產品具有線路方案靈活、組合方便、應用性強、結構新穎等特點，外殼防護等級可達IP30。
產品符合IEC60439.1-1999《低壓成套開關設備和控制設備》GB7251.1-2005 《低壓成套開關沒備和控制設備》等標注要求。
二、使用環境條件
1、海拔高度不超過2000米。
2、環境溫度、周園空氣溫度不高于+40℃，周圍空氣溫度不低于-10℃，在24小時周期內平均溫度不高于+35℃。
3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。
4、相對溫度在最高溫度為+40℃時不超過50%，在最低溫度允許有較高的相對溫度，如+20℃以下時為90%，應考慮到由于溫度變化而可能偶然產生一般凝露。
5、用戶有特殊要求時可與制造廠協商解決。

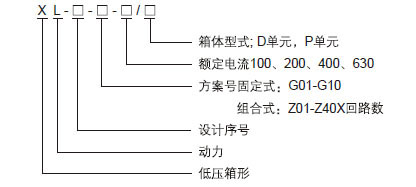

三、型號及含義
1、XL-21動力柜采用C型材或8MF型材組裝而成，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。框架及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。柜體零部件按模塊原理設計,通用化系數高，可以實行預生產,縮短制造周期，提高工作效率。
2、柜門與構架采用可卸活動鉸鏈相連，安裝、折卸方便。
3、安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與柜架用滾花墊圈連接，整柜構成完整的接地保護系統。
4、輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保持。
5、受電主開關具有瞬間脫扣和熱磁脫扣保護可選，為與下一級主開關配合，取消瞬間保護避免了越級跳閘，具有自投、手動操作和自動切換功能，供用戶選用。
6、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
7、采用無聲運行交流接觸器，并具有節能功能。
8、饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
9、照明電路主開關具有瞬時、過載和漏電保護。
10、受電電路裝有電流表、電壓表。
五、技術參數
1、動力配電箱檢查合格后方可裝箱運輸。當產品送抵目的地后，首先檢查箱是否完整。若動力配電箱不是立即安裝使將產品存放在干燥清潔之處。
2、動力配電箱可按安裝圖進行安裝，基礎槽鋼及螺釘由用戶自備，如系電纜出線，則用戶埋好基礎槽及底腳螺栓外電纜溝。
3、動力配電箱經安裝或檢修后，在投入運行前必須進行一系列項目的檢查和試驗。
(1)檢查內部電器設備和線路是否符合原理圖
(2)檢查并操作開關數次，是否靈活、正常。
(3)檢查并試驗所有的表計及繼電器動作是否準確。
七、訂貨須知
訂貨時客戶應提供下列資料:
1.產品的全部型號(包括主電路方案號和輔助電路方案號)。
2.主電路系統圖，柜體平面排列圖。
3.輔助電路電氣原理圖。
4.柜內元器件清單(主母線規格)。
5.柜體顏色及尺寸。
6.其它與產品正常使用條件不符的特殊要求。
八、制造廠供貨時提供的文件及附件
(1)送貨清單。
(2)產品合格證。
(3)出廠檢驗報告。
(4)產品說明書。
(5)一次系統圖、控制原理圖和二次接線圖。
(6)柜門鑰匙、操作手柄及合同規定的備品備件。
(7)主要元件的使用說明書。
