ZBW箱變
預裝式變電站
適用范圍：
適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。
產品詳情
ZBW系列箱式變電站是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。
ZBW系列組合式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的組合式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用，在配電系列中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改選的新型成套設備。
本產品符合GB/T17467-2010《高壓/低壓預裝式變電站》標準要求。
二、環境條件：
1、環境溫度：最高溫度+40℃，最低溫度-25℃；24小時周期內平均溫度不超過+35℃。
2、環境濕度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000米以下；
4、抗地震度；地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
7、無嚴重污穢及經常性劇烈振動的場所；
在超過正常環境條件下使用時，由用戶和制造廠協商。

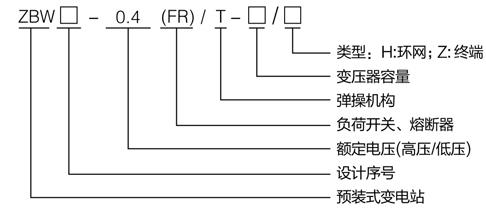

三、型號及含義
箱變的基本結構分為“目”字形和“品”字形，箱體骨架采用優質槽鋼和角鋼焊接而成，具有較高的機械強度，箱體采用鋁合金型材制作，具有較好的防腐能力，整體美觀的外形經噴漆著色可與周圍環境相協調，精心設計的底部起吊裝置，給安裝運輸移動提供了極大的方便。
箱變內有獨立的高壓室、變壓器室和低壓室，各室照明隨門的開啟自動打開。高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式/真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，有某相熔斷器熔斷時，負荷開關自動分閘，避免了因缺相運行而引起故障。
變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還可采用防凝露的裝置，根據用戶的要求，可沿軌道能方便地從變壓間室兩側從大門進出。箱體材料能防止雨水和污物進入，具備長期戶外使用的條件，確保防腐防水，防塵性能，使用壽命長，維護簡單，外形美觀。
變壓器可采用干式或油浸式變壓器，油浸式變壓器可選用有油枕和無油枕全密封的兩種。
低壓室具有低壓成套開關設備的總體功能，供用戶挑選，任意組合。
外殼材料：外殼材料有復合板、不銹鋼復合板、覆鋁鋅板、不銹鋼板、金屬雕花板。
結構特點：高壓結構合理緊湊，可選用SF6、FZN57、VHC環網柜，全部具有五方聯鎖功能。
變壓器自然通風和自動通風冷卻系可適用干式和油浸式變壓器。
低壓室：可根據用戶要求采用多種結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能，裝有自動照明系統。

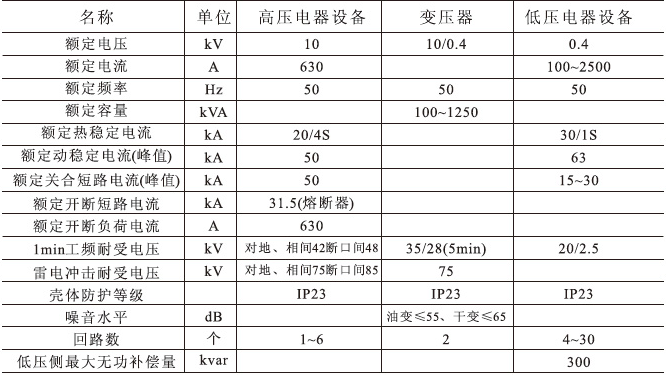

五、主要技術參數
1、型號、容量、數量、顏色及外形尺寸要求、外殼材料。
2、變壓器的型號、性能、聯結組別、分接范圍及阻抗要求。
3、高低壓測一次接線方案、元器件型號、規格和要求。
4、電力智能化管理或物業管理對箱式變電站的入網配置要求。
5、使用環境要求。
