ZW8-12戶外高壓真空斷路器
戶外開關設備
適用范圍：
適用于交流50Hz.額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離;自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器;由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。
產品詳情
ZW8-12系列戶外高壓真空斷路器(以下簡稱“斷路器”)用于交流50Hz.額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離;自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器;由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。
ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置PT。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
該產品符合GB/T1984《高壓交流斷路器》、GB/T1985《交流高隔離開關和接地開關》及GB/T11022《高壓開關設備和控制設備標準的公用技術要求》等標準要求。
二、環境條件：
1、周圍空氣溫度：上限+40℃，下限-40℃；
2、海拔：不超過2000m；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
特殊使用條件：如需應用在不同于以上規定的正常使用條件下，請與我們協商。

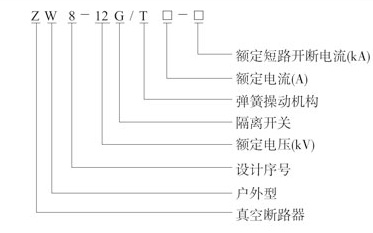

三、型號及含義
1、可配用彈簧操動機構，具有開斷關合負荷電流、過載電流及短路電流等基本功能，是ZW8-12系列的基本型。斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”(以下簡稱“組合斷路器”)。
2、在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。
3、斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；斷路器可配裝涌流控制器，使其具有躲涌流和過流速斷的功能;斷路器可加裝2~3個測量或計量互感器。
4、可配重合控制器構成重合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離永久故障，實現配網自動化。
5、智能斷路器具備1~3次重合閘功能，且重合器參數可以整定;智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；智能斷路器具備小電流接地保護功能，且參數可以連續整定；智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。可配有電壓互感器，電壓互感器從線路高壓側取電，可根據需要提供給自身或其它控制設備220V、110V、100V的電壓；該斷路器(小水電型)可用于線路電壓的監測，當過電壓或欠電壓時,控制器自動斷開斷路器，可廣泛用于小水電支路與主電網的并網分支處，實現網路的監控和故障的自動隔離;該斷路器(計量型)可輸出0.2級精度的電壓、電流信號，是農網變電所、站外散點開關和簡單計量開關的理想選擇。可配用電子PT,從CT取電為電池充電，在失壓狀態下可進行多次儲能和分合閘操作，并可提供外部設備的工作電壓;具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，保護參數可以由用戶連續整定;既可以實現有線遠方控制，也可在桿下無線遙控。
???? 五、技術參數
